Préparation

1.

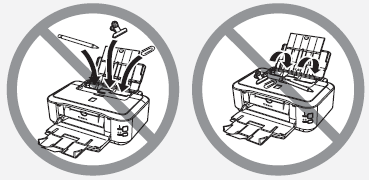

Retirez l’intégralité du ruban orange et du plastique de protection
présents à l’intérieur et sur l’extérieur de l’imprimante.

2.

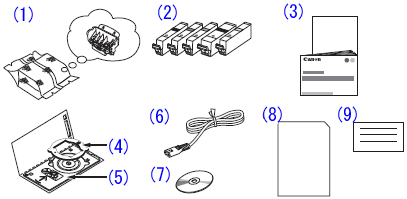

Vérifiez que vous avez bien reçu tous les éléments suivants.
(1) Tête d’impression
(2) Cartouches d’encre (5 : BK, M, C, PGBK, Y)
(3) Manuels
(4) Adaptateur disque 8 cm
(5) Bac disque
(6) Cordon d’alimentation
(7) CD-ROM d’installation (contient les pilotes, les applications et les manuels en ligne)
(8) Papier Photo Mat MP-101 (pour l’alignement automatique de la tête d’impression)
(9) Autres documents

3.

Insérez fermement le cordon d’alimentation dans le connecteur de l’imprimante et dans la prise secteur.

4.

Appuyez sur le bouton MARCHE (ON) (A) pour mettre l’imprimante sous tension.

5.

Assurez-vous que le voyant ALIMENTATION (POWER) (B) est allumé en vert.

IMPORTANT
Lorsqu’il est nécessaire de mettre l’imprimante hors tension

Veillez à suivre la procédure ci-dessous.

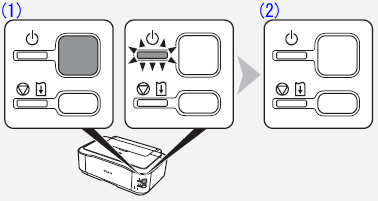

(1) Appuyez sur le bouton MARCHE (ON) pour mettre l’imprimante hors tension.
(2) Vérifiez que le voyant ALIMENTATION (POWER) est éteint.
La mise hors tension de l’imprimante peut prendre jusqu’à 35 secondes.

NOTE

Les caractéristiques techniques du cordon d’alimentation varient suivant le pays ou la région.

Installation de la tête d’impression

2.

Ouvrez le capot supérieur (B).

3.

Le support de tête d’impression (C) se place en position d’installation.
Si le support de la tête d'impression ne se déplace pas, vérifiez que l'imprimante est sous tension.

4.

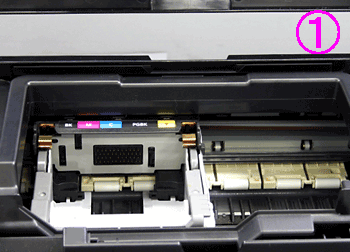

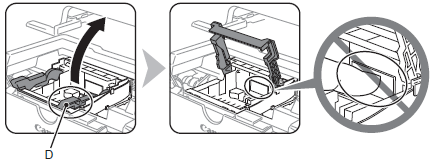

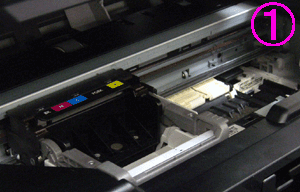

Soulevez fermement la partie (D) du levier de verrouillage de tête d’impression du support de tête d’impression jusqu’à ce qu’il s’arrête.

5.

Retirez la tête d’impression de l’emballage argenté.

6.

Retirez la capsule de protection orange.

7.

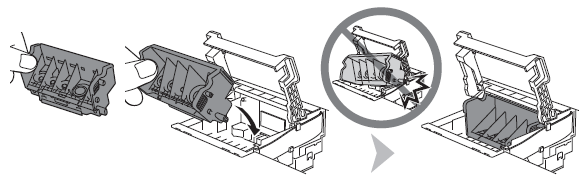

Inclinez la tête d’impression vers l’avant et mettez-la en place comme illustré.

8.

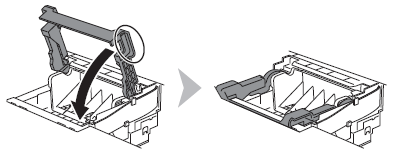

Tenez fermement le levier de verrouillage de tête d’impression et abaissez-le complètement.

Installation des réservoirs d’encre

2.

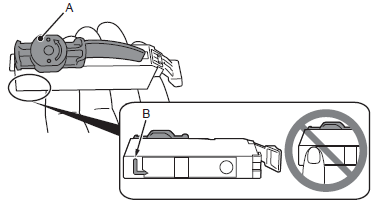

Tenez la cartouche d’encre en orientant la capsule de protection orange (A) vers le haut tout en prenant garde de ne pas obstruer le trou d’arrivée d’air en forme de L (B).

3.

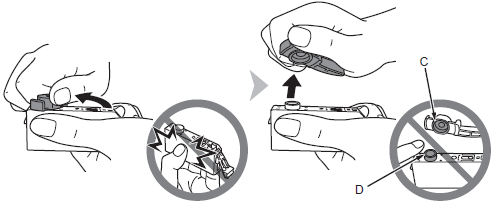

Tenez la cartouche d’encre par les côtés et faites pivoter lentement la capsule de protection orange de 90 degrés à l’horizontale pour la retirer.
N’appuyez pas sur les côtés de la cartouche d’encre.

4. Inclinez le réservoir d’encre, puis insérez-le sous l’étiquette, adossé contre l’arrière de l’emplacement dédié.

Vérifiez que la couleur de l’étiquette correspond à celle du réservoir d’encre.

5.

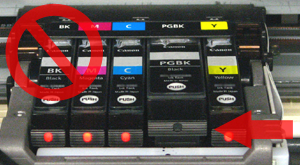

Appuyez fortement sur le repère PUSH du réservoir d’encre jusqu’à ce qu’il se mette en place.
Lorsque l’installation est correctement effectuée, le voyant d’encre (Ink) s’allume en rouge.

6.

Installez toutes les autres cartouches d’encre de la même manière, en respectant l’ordre des couleurs indiqué sur l’étiquette.

• Installation incomplete

7.

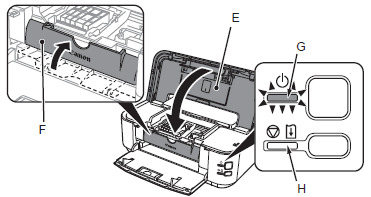

Fermez le capot supérieur (E).
Vérifiez que le panneau interne (F) est fermé.

• Le voyant ALIMENTATION (POWER) (vert) (G) clignote pendant environ 5 minutes, puis reste allumé. Attendez qu’il reste allumé, puis passez à l’étape suivante.

Chargement du papier

NOTE
Avec l’imprimante, la source du papier varie en fonction du type de support.
Papier spécial y compris le papier photo Chargez du papier dans le réceptacle arrière (A).

Papier ordinaire
Chargez du papier dans la cassette (B).

1.

Fermez le bac de sortie papier (C), retirez la cassette (D) et enlevez le capot (E).

2.

Tirez la languette (F) dans le sens de la flèche et déployez la cassette.

3.

Ajustez le guide papier (G) gauche sur le bord.

4.

Faites glisser le guide papier (H) avant pour l’aligner sur le format réel du papier.
Le guide papier avant émet un bruit de déclic et s’arrête lorsqu’il est aligné avec le repère de format du papier correspondant.

5.

Chargez le papier ordinaire.
Chargez le papier face d’impression vers le bas.

6.

Alignez le papier sur le côté droit de la cassette (),et faites glisser le guide papier gauche à fond le long du bord gauche du papier ().
Vérifiez que la hauteur du papier chargé ne dépasse pas la ligne (I).

7.

Remettez le capot en place et insérez la cassette à fond dans l’imprimante jusqu’à entendre un déclic.

8.

Ouvrez le support papier (J) et déployez-le.

9.

Ajustez les guides papier (K) le long des deux bords.

10.

Chargez du papier au centre du réceptacle arrière (L).
Chargez du papier dans le sens de la hauteur (orientation Portrait), face à imprimer vers le haut.

11.

Faites glissez les guides papier gauche et droit contre les deux bords du papier.
Vérifiez que la hauteur du papier chargé ne dépasse pas la ligne (M).
