Le caméscope peut afficher un écran à courbes simplifié ou un vectoroscope simplifié. Il peut également afficher un écran de contour* pour vous aider à effectuer la mise au point. Wave Form n'apparaissent que sur l'écran LCD. Elles n'apparaissent pas dans le viseur ou sur un moniteur externe.
* L'écran de contour examine la mise au point de toute l'image et affiche les résultats sous forme d'une courbe. L'écran de contour est disponible uniquement en mode <CAMERA>.

Affichage des portées vidéo

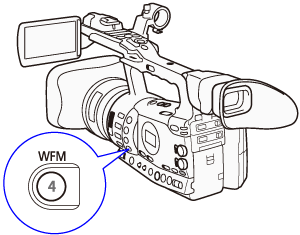

Pressez sur la touche WFM.

• L'écran à courbes apparaît dans la fenêtre dans le coin en bas à droite de l'écran.
• Vous pouvez également pressez la touche WFM pour activer Wave Form en suivant l'ordre suivant.

Écran de courbes -> Vectoroscope -> Écran de contour -> Off

• Vous pouvez également afficher les portées vidéo en utilisant le paramètre [Autres fonctions] -> [WFM (LCD)] -> [Réglage]. Sélectionnez [WFM] pour l'écran à courbes, [VS] pour le vectoroscope ou [Edge Mon.] pour l'écran de contour.

Configuration l'écran de courbes

La fonction d'écran de courbes du caméscope offre 5 modes différents. Vous pouvez également modifier le gain.
1. Pressez sur la touche <MENU>.

2. Ouvrez le sous-menu [Waveform Monitor].
Poussez le joystick vers le haut ou vers le bas ou faites tourner la molette <SELECT> pour sélectionner le sous-menu souhaité, et pressez <SET>.

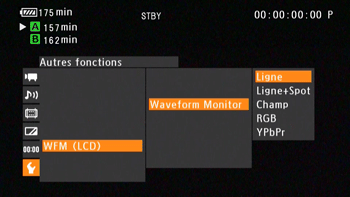

Sélectionnez [Autres fonctions] -> [WFM (LCD)] -> [Waveform Monitor] dans cet ordre.

3. Sélectionnez l'option souhaitée et pressez sur <SET>.
Si vous n'avez pas besoin de changer le gain, vous n'avez pas besoin de suivre les étapes 4 et 5.

Options	Détails
Ligne	Règle l'écran à courbes en mode d'affichage linéaire.
Ligne+Spot	La courbe de la région à l'intérieur du cadre rouge s'affiche en rouge dans la partie supérieure de la courbe en mode [Ligne].
Champ	Règle l'écran à courbes en mode d'affichage de champ.
RGB	Fonctionne comme une portée de parade RGB.
YPbPr	Fonctionne comme une portée de parade YPbPr.

4. Ouvrez le sous menu de l'écran des courbes [Gain].

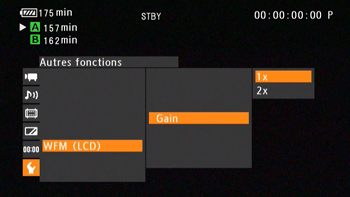

Sélectionnez [Autres fonctions] -> [WFM (LCD)] -> [Gain] (sous [Waveform Monitor]) dans cet ordre.

5. Sélectionnez [1x] ou [2x] et pressez sur <SET>.

6. Pressez sur la touche <MENU> pour fermer le menu.

Configuration du vectoroscope

La fonction de vectoroscope du caméscope offre 2 modes différents. Vous pouvez également modifier le gain.
1. Pressez sur la touche <MENU>.

2. Ouvrez le sous-menu [Vectorscope].

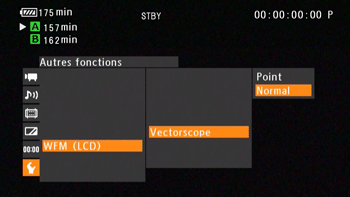

Sélectionnez [Autres fonctions] -> [WFM (LCD)] -> [Vectorscope] dans cet ordre.

3. Sélectionnez l'option souhaitée et pressez sur <SET>.
Si vous n'avez pas besoin de changer le gain, vous n'avez pas besoin de suivre les étapes 4 et 5.

Options	Détails
Point	Le signal de couleur de la région à l'intérieur du cadre rouge s'affiche en rouge dans la partie supérieure de la courbe en mode [Normal].
Normal	Affiche le vectoroscope.

4. Ouvrez le sous-menu de vectoroscope [Gain].

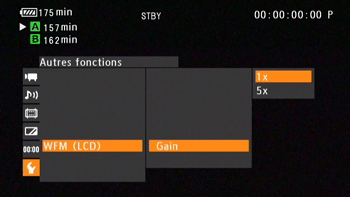

Sélectionnez [Autres fonctions] -> [WFM (LCD)] -> [Gain] (sous [Vectorscope]) dans cet ordre.

5. Sélectionnez [1x] ou [5x] et pressez sur <SET>.

6. Pressez sur la touche <MENU> pour fermer le menu.

Configuration l'écran des contours

Le fait d'utiliser la portée vidéo vous permet d'effectuer une mise au point plus précise lorsque le caméscope est en mode de mise au point manuelle complète ou en mode de mise au point manuelle. L'écran de contour présente 2 modes.

1. Pressez sur la touche <MENU>.

2. Ouvrez le sous-menu [Edge Monitor].

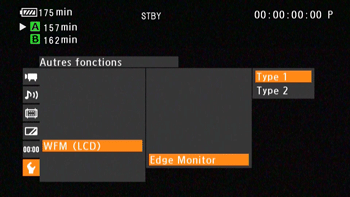

Sélectionnez [Autres fonctions] -> [WFM (LCD)] -> [Edge Monitor] dans cet ordre.

3. Sélectionnez l'option souhaitée et pressez sur <SET>.

Options	Détails
Type 1	La courbe qui représente la mise au point de la totalité de l'image s'affiche en vert. Par ailleurs, la courbe de la région à l'intérieur des trois cadres rouges s'affiche en rouge dans la partie supérieure de la courbe précédente.
Type 2	Ce mode affiche l'écran de contour avec l'écran de courbe en mode [Ligne+Spot]. L'écran de courbe apparaît en vert à gauche tandis que l'écran de contour apparaît à droite en bleu. La courbe de la région à l'intérieur du cadre rouge s'affiche en rouge dans la partie supérieure de la courbe de l'écran de contour.

4. Pressez sur la touche <MENU> pour fermer le menu.
