Réglage de l’adresse IP

N° FAQ: 8201306500

Date de sortie: 31 octobre 2011

Solution:

Vous pouvez configurer la machine de manière à obtenir une adresse IP automatiquement, sans avoir à spécifier de réglage réseau pour établir une connexion réseau. Notez que vous devrez peut-être quand même spécifier ces réglages, en fonction du type de votre réseau.
Après avoir configuré les réglages d’adresse IP, assurez-vous que les réglages réseau sont correctement spécifiés.

Définition de l’adresse IPv4

Par défaut, l’adresse IPv4 est obtenue automatiquement.
Procédez comme indiqué ci-après pour modifier les réglages d’adresse IP.

NOTE

Avant de modifier les réglages

Vérifiez que la machine est allumée et connectée à un réseau.

Pour utiliser DHCP, BOOTP ou RARP

- Vous ne pouvez choisir qu’un seul des protocoles DHCP, BOOTP ou RARP.
- Après redémarrage de la machine, l’adresse IP obtenue par DHCP, BOOTP et RARP est affichée.
(S’il existait déjà une adresse IP, elle est écrasée par celle obtenue automatiquement par DHCP, BOOTP ou RARP.)
- Il faut environ deux minutes pour vérifier que DHCP, BOOTP ou RARP peut être utilisé. Il est recommandé de désactiver les protocoles inutilisés.

Pour utiliser DHCP

Vous risquez de ne pas pouvoir imprimer après avoir éteint et rallumé la machine pour la redémarrer. En effet, une nouvelle adresse IP a été attribuée.
Si vous utilisez DHCP, consultez l’administrateur réseau et effectuez l’une des opérations suivantes :
- Activez la fonction MàJ dynamique DNS
- Configurez la machine pour qu’elle utilise la même adresse IP à chaque démarrage

Adresse IP obtenue par DHCP, BOOTP ou RARP

L’adresse IP a une priorité plus élevée lorsque <IP auto> est configuré sur <Oui>.

1. Appuyer sur [ ] (Menu).

2. Sélectionner <Réglages réseau> avec [ ] ou [ ], puis appuyez sur [OK].

Lorsque le code administrateur système et le PIN administrateur système sont spécifiés, utiliser le clavier numérique pour saisir l’ID et le numéro, puis appuyer sur [ ] (Connexion/Déconnexion).

3. Sélectionner <Réglages TCP/IP> avec [ ] ou [ ], puis appuyez sur [OK].

4. Sélectionner <Réglages IPv4> avec [ ] ou [ ], puis appuyer sur [OK].

5. Sélectionner <Réglages adresse IP> avec [ ] ou [ ], puis appuyez sur [OK].

6. Appuyer sur [ ] ou [ ] pour sélectionner la méthode de définition de l’adresse IP.

<Obtention auto>	Définition de l'adresse IP via DHCP, BOOTP, RARP ou avec IP auto.
<Obtention manuelle>	Attribuez manuellement une adresse IP à la machine. Vous ne pouvez spécifier ce réglage que lorsque les options <Sélectionner protocole> et <IP auto> de la zone <Obtention auto> sont configurées sur <Non>.

7. Modifiez les réglages d’adresse IP.

Si <Obtention auto> est sélectionné

(1) Modifier les réglages <Obtention auto>.

<Sélectionner protocole>

- <Non> : Ne pas obtenir automatiquement une adresse IP.
- <DHCP> : Permet d’obtenir automatiquement l’adresse IP par DHCP. (Le serveur DHCP doit être en cours d’exécution.)
- <BOOTP> : Permet d’obtenir automatiquement l’adresse IP par BOOTP. (Le démon BOOTP doit être en cours d’exécution.)
- <RARP> : Permet d’obtenir automatiquement l’adresse IP par RARP. (Le démon RARP doit être en cours d’exécution.)

<IP auto>

- <Non> : Ne pas obtenir automatiquement une adresse IP.
- <Oui> : Obtenir automatiquement une adresse IP.
(2) Sélectionner <Appliquer> avec [

] ou [

], puis appuyer sur [OK].

Si <Obtention manuelle> est sélectionné

Vous ne pouvez spécifier ce réglage que lorsque les options <Sélectionner protocole> et <IP auto> de la zone <Obtention auto> sont configurées sur <Non>.

(1) Entrez l’adresse IP.
Après la saisie, appuyer sur [OK].

(2) Entrez le masque de sous-réseau.
Après la saisie, appuyer sur [OK].

(3) Entrez l’adresse de passerelle.
Après la saisie, appuyer sur [OK].

8. Appuyer sur [ ] (Menu) pour fermer l’écran de menu.

9. Redémarrez la machine.

Eteignez la machine et attendez au moins 10 secondes avant de la rallumer.

Définition de l’adresse IPv6

Spécifiez les réglages d’adresse IPv6 dans Interf dist après avoir spécifié les réglages IPv4.

IMPORTANT

IPv6

- Vous devez avoir spécifié les réglages IPv4 pour pouvoir utiliser IPv6.
- Le cryptage IPsec (Security Architecture for Internet Protocol, Architecture de sécurité pour IP) n’est pas pris en charge.

Adresses non acceptées dans les zones [Adresse IP] et [Adresse du routeur par défaut]

Adresse commençant par « ff » (adresse de multidiffusion)

REMARQUE

Adresse IPv6
La machine peut stocker jusqu'à 9 adresses IPv6 des types suivants (vous ne pouvez enregistrer manuellement qu'une seule d'entre elles). In IPv6 communications, multiple IPv6 addresses can be used at the same time.

Type	Adresses pouvant être enregistrées	Description
Adresse Link-Local	1	Une adresse Link-Local est définie automatiquement à l'aide du préfixe spécifique « fe80:: » (informations indiquant le réseau dont la machine est membre) et d'un identificateur d'interface généré à partir de l'adresse MAC de cette machine. Comme l'adresse Link-Local est valide uniquement si elle possède le même préfixe, elle ne peut pas traverser le routeur. Lorsque la machine emploie IPv6, une adresse Link-Local est toujours définie.
Adresse manuelle	0 ou 1	Adresse fixe que vous entrez manuellement. Pour définir manuellement l'adresse IP, précisez la longueur de préfixe ou l'adresse de routeur par défaut.
Adresse sans état	0 à 6	Une adresse sans état est automatiquement définie à l'aide de l'adresse MAC de la machine et du préfixe (informations indiquant le réseau auquel la machine appartient) figurant dans la valeur RA (Router Advertisement, annonce de routeur) communiquée par le routeur.
Adresse avec état	0 ou 1	Une adresse avec état peut être obtenue depuis un serveur DHCP utilisant DHCPv6.

Adresse sans état
L'adresse sans état est effacée à chaque redémarrage de la machine (lorsque vous l'allumez).

1. Démarrez Interf dist et connectez-vous en mode Administrateur système.

2. Cliquez sur [Réglages/Enregistrement].

3. Cliquez sur [Réglages réseau] -> [Réglages TCP/IP].

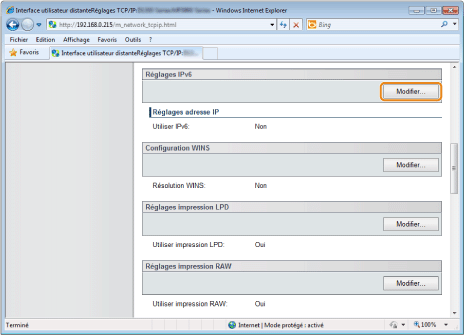

4. Cliquez sur [Modifier] sous [Réglages IPv6].

5. Cochez la case [IPv6].

6. Indiquez l’adresse sans état.

Désélectionnez la case à cocher [Adresse sans état] si vous n’utilisez pas ce type d’adresse.

7. Procédez comme indiqué ci-après pour utiliser une adresse manuelle.

Si vous n’utilisez pas d’adresse manuelle, passez à l’étape 8.

(1) Cochez la case [Adresse manuelle].
(2) Remplissez le champ [Adresse IP].
(3) Remplissez le champ [Longueur du préfixe].
(4) Entrez, si nécessaire, une valeur [Adresse du routeur par défaut].

8. Définissez DHCPv6.

Cochez la case [Utiliser DHCPv6] pour utiliser le DHCPv6 avec état.

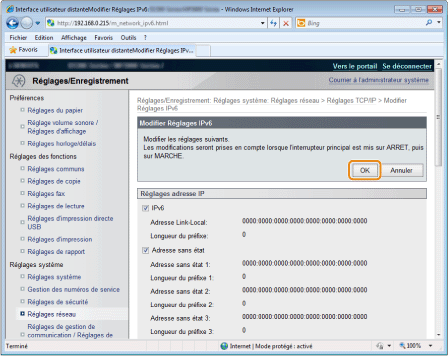

9. Cliquez sur [OK].

10. Redémarrez la machine.

Eteignez la machine et attendez au moins 10 secondes avant de la rallumer.

Vérification des réglages d’adresse IP

NOTE

Si votre machine n’est pas correctement connectée au réseau

L’adresse IP n’est pas affichée.

Si vous définissez un délai avant établissement de la connexion réseau

L’adresse IP, le masque de sous-réseau et l’adresse de passerelle s’affichent à l’issue du délai indiqué. Pour en savoir plus, voir « Spécification d’un délai avant établissement de la connexion réseau » dans le manuel électronique.

Lorsque la machine est connectée à un concentrateur de commutation

La machine risque de ne pas pouvoir se connecter au réseau même si les réglages réseau sont configurés correctement. Dans ce cas, définissez un délai plus long avant établissement de la connexion réseau. Pour en savoir plus, voir « Spécification d’un délai avant établissement de la connexion réseau » dans le manuel électronique.

Vérification des réglages d’adresse IPv4

1. Appuyer sur [ ] (Suivi statut/Annuler).

2. Sélectionner <Informations réseau> avec [ ] ou [ ], puis appuyez sur [OK].

3. Sélectionner <IPv4> avec [ ] ou [ ], puis appuyer sur [OK].

4. Utiliser [ ] ou [ ] pour sélectionner le réglage à vérifier, puis appuyer sur [OK].

5. Consultez les informations.

6. Appuyer sur [ ] (Suivi statut/Annuler) pour fermer l’écran.

Vérification des réglages d’adresse IPv6

1. Appuyer sur [ ] (Suivi statut/Annuler).

2. Sélectionner <Informations réseau> avec [ ] ou [ ], puis appuyez sur [OK].

3. Sélectionner <IPv6> avec [ ] ou [ ], puis appuyer sur [OK].

4. Utiliser [ ] ou [ ] pour sélectionner le réglage à vérifier, puis appuyer sur [OK].

5. Consultez les informations.

6. Appuyer sur [ ] (Suivi statut/Annuler) pour fermer l’écran.

Vérification de la connexion réseau

Vérifiez que les réglages réseau sont correctement spécifiés.

IMPORTANT

Si le délai de démarrage réseau est configuré

Lorsque vous allumez la machine, attendez la fin du délai spécifié sous <Réglages de démarrage> avant d’exécuter une commande ping. Pour en savoir plus, voir « Spécification d’un délai avant établissement de la connexion réseau » dans le manuel électronique.

Lorsque la machine est connectée à un concentrateur de commutation

La machine risque de ne pas pouvoir se connecter au réseau même si les réglages réseau sont configurés correctement. Dans ce cas, définissez un délai de démarrage plus long. Pour en savoir plus, voir « Spécification d’un délai avant établissement de la connexion réseau » dans le manuel électronique.

1. Appuyer sur [ ] (Menu).

2. Sélectionner <Réglages réseau> avec [ ] ou [ ], puis appuyez sur [OK].

3. Sélectionner <Réglages TCP/IP> avec [ ] ou [ ], puis appuyez sur [OK].

4. Sélectionner <Réglages IPv4> avec [ ] ou [ ], puis appuyer sur [OK].

5. Sélectionner <Commande PING> avec [ ] ou [ ], puis appuyez sur [OK].

6. Entrez une adresse IPv4 existant sur le réseau.

Après la saisie, appuyer sur [OK].

7. Vérifier la réponse.

Lorsque la connexion réseau est confirmée, <Réponse reçue de l’hôte.> s’affiche.
Lorsque la connexion réseau n’est pas confirmée, <Aucune réponse de l’hôte.> s’affiche. Revérifiez vos réglages réseau.

8. Appuyer sur [ ] (Menu) pour fermer l’écran de menu.

Modèles concernés

i-SENSYS MF8040Cn
i-SENSYS MF8080Cw

i-SENSYS MF8340Cdn
i-SENSYS MF8360Cdn

i-SENSYS MF8380Cdw
